Projet 3 - Impression avancée
Impression 3D
Créez un objet 3D personnalisé (utile et décoratif), puis imprimez-le !
✅ Remise
📁 Livrable final
1 - Photo de votre porte-clé
Image au format JPEG de votre porte-clé fini
🧭 Objectifs
À la fin de cet atelier, tu auras développé ces compétences :
Faire une impression 3D avec Blender et Fusion 360
🏗️ L'atelier
Livrable final
Impression d'un porte clé
Configuration de Blender pour l'Impression 3D
Avant de commencer, les élèves doivent préparer leur espace de travail.
Unités : Dans l'onglet Scene Properties, régler Unit System sur Metric et Unit Scale sur 0.001. Cela permet de travailler directement en millimètres.

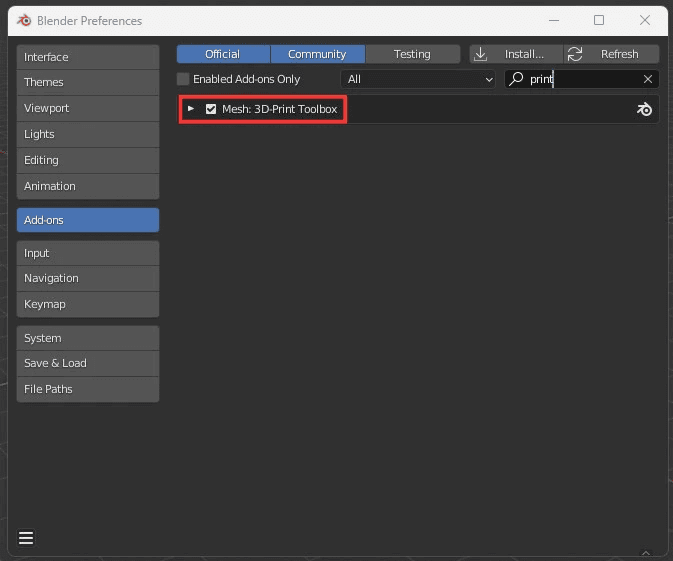

Add-on indispensable : Aller dans Edit > Preferences > Add-ons et activer "Mesh: 3D-Print Toolbox". Cela permet de vérifier si le modèle est "Manifold" (étanche) avant l'export.
Méthodologie : Le Flux de Travail (Workflow)
1. Création de la forme de base
Ajout d'un Mesh :
Shift + A> Mesh > Cube ou Circle (rempli avecF).Dimensions : Appuyer sur
Npour ouvrir le panneau latéral et entrer les dimensions réelles (ex: $50mm$).Application de l'échelle : C'est l'erreur n°1 des débutants. Après avoir redimensionné en mode Objet, il faut faire
Ctrl + A> Scale. Sinon, les arrondis et les modificateurs seront déformés.
2. Le Modificateur "Boolean" (Pour l'attache)
(Si vous êtes assez à l'aise avec le modeling, vous pouvez ignorer cette étape)
Plutôt que de modifier la géométrie complexe à la main, on utilise des objets "outils" :
Créer un petit cylindre là où se trouvera le trou.
Sélectionner la base du porte-clé, ajouter un modificateur Boolean.
Choisir l'option Difference et sélectionner le cylindre comme objet cible.
Cacher le cylindre (
H) pour voir le trou.
3. Le Modificateur "Bevel" (Pour la finition)
Pour éviter les bords tranchants et rendre l'objet plus "réel" :
Ajouter un modificateur Bevel.
Régler le Amount à 1mm ou 2mm.
Astuce : Si l'arrondi semble écrasé, c'est que l'étape "Apply Scale" a été oubliée !
Ajouter du Texte 3D
Blender possède un outil texte puissant mais sa géométrie est souvent "sale" pour l'impression.
Shift + A> Text.Passer en Tab (Edit Mode) pour taper le texte.
Dans l'onglet Object Data Properties (l'icône 'a'), aller dans Geometry > Extrude pour donner de la hauteur.
Important : Faire un clic droit sur le texte > Convert to Mesh pour pouvoir fusionner le texte à la base avec un modificateur Boolean (Union).
Exportation et Vérification
Une fois le design fini, il faut s'assurer que l'imprimante peut le lire.
Sélection : Sélectionner uniquement l'objet final.
Export :

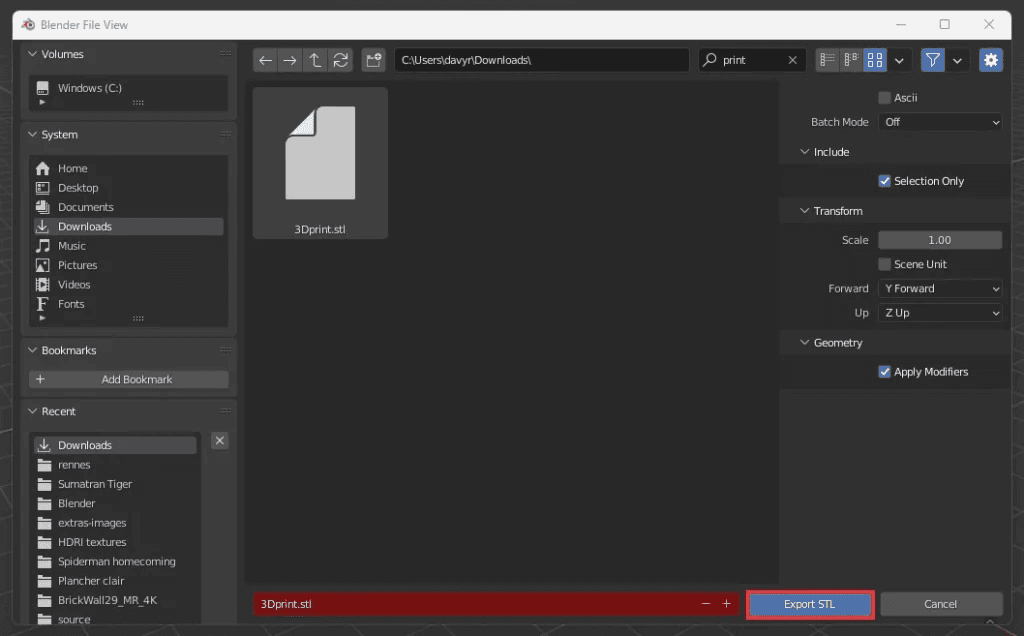

File > Export > Stl (.stl).Option d'export : Cocher "Selection Only" dans les paramètres d'exportation à droite pour éviter d'exporter la caméra et les lumières de la scène.
Rappelez-vous d'utiliser la vue en Wireframe Z > Wireframe) pour vérifier que leur trou traverse bien toute l'épaisseur du modèle.
Remise: prenez une photo de votre impression 3D une fois terminer
Type de fichier en JPG
Nomenclature: NomPrénon_PorteClé
🎓 La théorie
Qu’est-ce que l’impression 3D ?
Si vous êtes nouveau dans le monde de l’impression 3D, il est important de comprendre les bases de cette technologie fascinante avant de commencer à créer des modèles. L’impression 3D, également connue sous le nom de fabrication additive, est une méthode de production qui permet de créer des objets physiques en superposant des couches de matière.
Le principe de l’impression 3D est relativement simple. Le processus commence par la création d’un modèle numérique en 3D à l’aide d’un logiciel de modélisation. Ce modèle est ensuite envoyé à une imprimante 3D, qui utilise une méthode de superposition de couches pour construire l’objet physique.
Les fondamentaux de l'impression 3D
Ce module explique ce qu'est l'impression 3D et comment elle se distingue des méthodes de fabrication traditionnelles (comme le moulage ou l'usinage).
1.1. Les technologies principales
FDM (Fused Deposition Modeling) : Une buse chauffe et dépose du plastique couche par couche. C'est la technologie la plus répandue pour les particuliers (ex: Creality Ender, Prusa).
SLA (Stereolithography) : Un laser ou un écran LCD durcit de la résine liquide. Utilisé pour les figurines très détaillées ou la bijouterie.

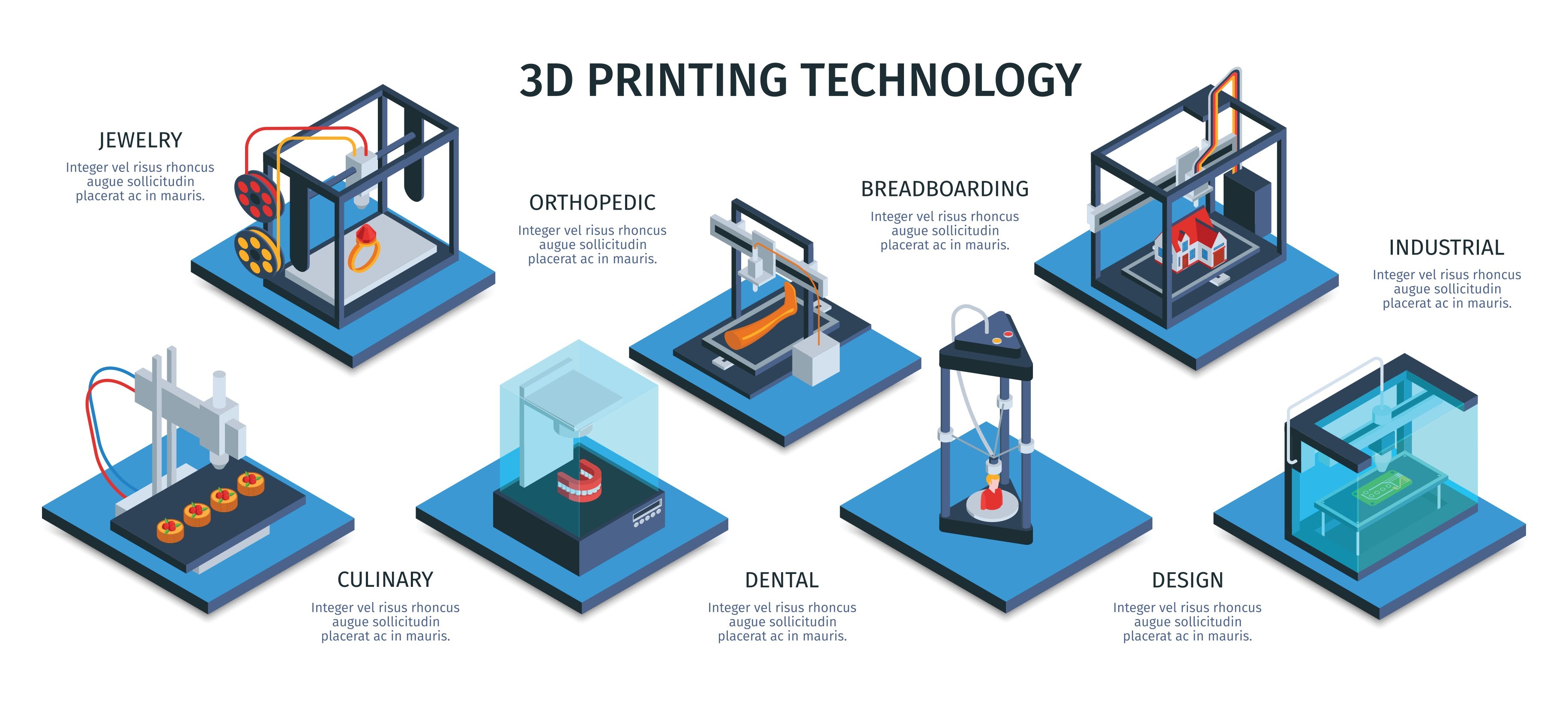

Image venant de Shutterstock
1.2. Anatomie d'une imprimante FDM
L'extrudeur (Extruder) : Le moteur qui pousse le filament.
La buse (Nozzle) : La partie chaude qui fond le plastique (généralement chauffée à 200°C+).
Le plateau (Bed) : La surface où l'objet est construit (souvent chauffant pour aider l'adhésion).
Les axes (X, Y, Z) : Les rails qui permettent le mouvement en trois dimensions.
Le Workflow (Flux de travail)
On n'imprime pas directement une image. Il faut suivre une chaîne numérique précise.
2.1. Les étapes clés
Le Modèle 3D (.STL ou .OBJ) : L'objet virtuel. Vous pouvez le créer (CAD) ou le télécharger sur des sites comme Thingiverse, Printables ou Cults3D.
Le Slicer (Trancheur) : Le logiciel qui découpe le modèle en tranches horizontales et génère les instructions pour la machine.
Le G-Code : Le langage machine (le fichier final) que l'imprimante lit (ex: "Bouge à gauche de 10mm", "Chauffe à 210°C").
2.2. Logiciels recommandés
Ultimaker Cura : Le standard gratuit, très visuel.
PrusaSlicer : Excellent, open-source et très performant.
Les matériaux (Filaments)
Choisir le bon plastique est essentiel pour la réussite du projet.
Matériau | Difficulté | Usage | Caractéristiques |
PLA | Facile | Décoration, prototypage | Biodégradable, rigide, ne résiste pas à la chaleur. |
PETG | Moyen | Pièces mécaniques | Résistant, légèrement flexible, résiste mieux à la chaleur. |
TPU | Difficile | Pièces souples | Caoutchouteux, flexible (coques de téléphone). |
ABS | Difficile | Pièces industrielles | Très solide, mais dégage des vapeurs et se déforme en refroidissant (Warping). |
Le slicing (Préparation de l'impression)
C'est ici que la magie opère. Vous devez configurer le logiciel "Slicer" pour dire à l'imprimante comment imprimer l'objet.
4.1. Paramètres critiques
Hauteur de couche (Layer Height) : Définit la qualité.
0.12mm = Fin et lent.
0.20mm = Standard.
0.28mm = Grossier et rapide.
Remplissage (Infill) : L'intérieur de l'objet n'est jamais plein à 100%. On utilise un motif (grille, nid d'abeille) pour économiser du temps et du plastique. Généralement entre 15% et 20%.
Supports : Des structures échafaudages ajoutées automatiquement pour soutenir les parties qui flottent dans le vide (porte-à-faux). On les retire après l'impression.
Bordures (Brim/Raft) : Une couche supplémentaire à la base pour aider l'objet à coller au plateau.
Lancement et maintenance
5.1. Le "Leveling" (Nivellement du plateau) C'est la compétence numéro 1 à maîtriser. Si la buse est trop loin du plateau, le plastique ne colle pas. Si elle est trop près, elle raye le plateau ou se bouche.
La règle du papier : On glisse une feuille de papier entre la buse et le plateau aux 4 coins. Le papier doit gratter légèrement sans se déchirer.
5.2. Problèmes courants (Troubleshooting)
Spaghettis : L'objet s'est décollé du plateau et l'imprimante a continué à imprimer dans le vide.
Warping : Les coins de l'objet se décollent et se courbent vers le haut (choc thermique).
Buse bouchée (Clog) : Le filament ne sort plus. Souvent dû à la poussière ou à une température trop basse
De Blender à l'objet réel
Blender est un outil artistique, pas un logiciel de CAO (conception assistée par ordinateur). Pour l'utiliser en impression 3D, il faut le "dompter". Configurer Blender pour l'ingénierie et préparer des fichiers sans erreurs.
Voici un cours structuré basé spécifiquement sur l'analyse de ce guide, pour transformer vos modèles Blender en objets réels.
Comment faire de la 3D pour l'impression dans Blender
Pourquoi Blender pour l'impression 3D ?
On va contextualiser l'outil. Contrairement à Fusion 360 ou SolidWorks (conçus pour l'ingénierie), Blender est fait pour l'image.
1.1. Les avantages et limites
La Force : Blender permet des formes organiques complexes impossibles à faire en CAO traditionnel (sculpture, personnages, design artistique).
Le Piège : Blender ne gère pas les "solides" par défaut. Il gère des "surfaces". Si votre surface a un trou, l'imprimante ne saura pas quoi faire (c'est ce qu'on appelle un maillage "Non-Manifold").
1.2. Le choix de la techno Le guide rappelle les deux voies principales :
FDM (Filament) : Idéal pour les pièces mécaniques ou grosses (PLA, PETG).
SLA (Résine) : Idéal pour les figurines détaillées sculptées sous Blender.
La configuration "scientifique" (Crucial)
C'est l'étape la plus technique du guide. Par défaut, Blender "pense" en mètres. Si vous exportez tel quel, votre objet sera microscopique ou gigantesque dans le slicer.

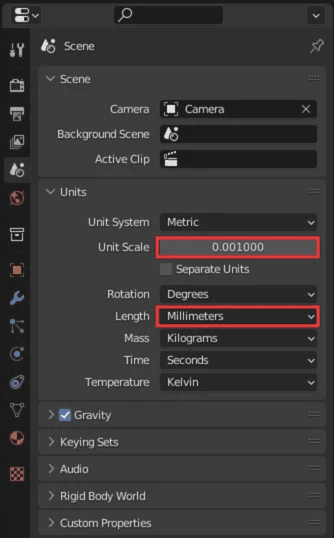

2.1. Régler les Unités (Le protocole Blendamator)
Allez dans Scene Properties (icône cone/sphère).
Unit System : Metric.
Unit Scale : Tapez 0.001 (C'est la clé !).
Length : Choisissez Millimeters.

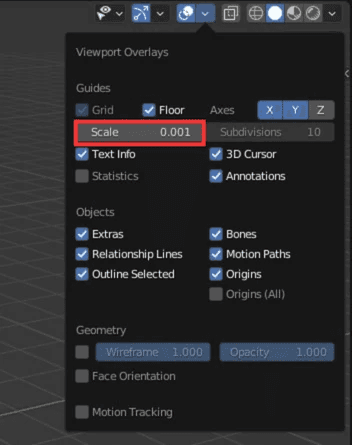

2.2. Adapter la Vue
Comme vous avez changé l'échelle, la grille de fond va disparaître ou devenir étrange.
Allez dans le menu Viewport Overlays (en haut à droite) > Scale : mettez aussi 0.001.

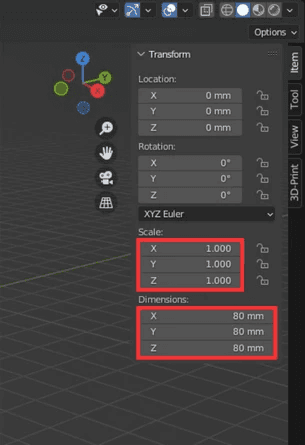

2.3. La règle d'or de l'échelle Quand vous redimensionnez un objet en mode "Objet" (touche S), Blender garde en mémoire que l'objet a été étiré. Cela pose problème au Slicer.
Action obligatoire : Faire
Ctrl + A> Apply Scale. L'échelle doit toujours être à 1.000 dans le panneau "N" avant l'export.
L'arme secrète (3D Print Toolbox)
3.1. Installation
Note de mise à jour (2025) : Depuis Blender 4.2, il n'est plus pré-installé. Il faut aller dans Edit > Preferences > Get Extensions et chercher "3D Print Toolbox".

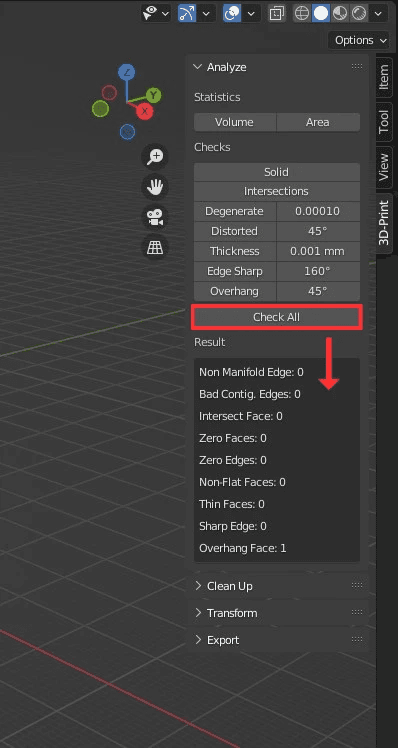

3.2. Analyse (Check All) Une fois activé (panneau latéral "N" > onglet 3D-Print), cliquez sur Check All. Le guide identifie les erreurs critiques à surveiller :

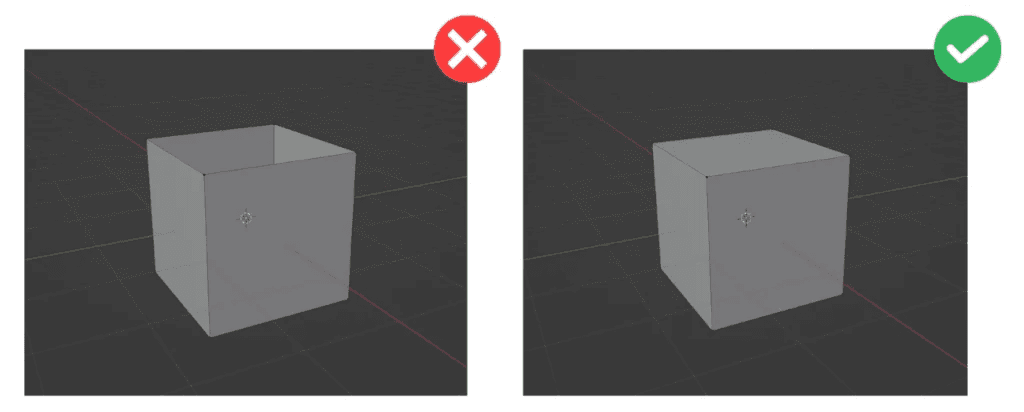

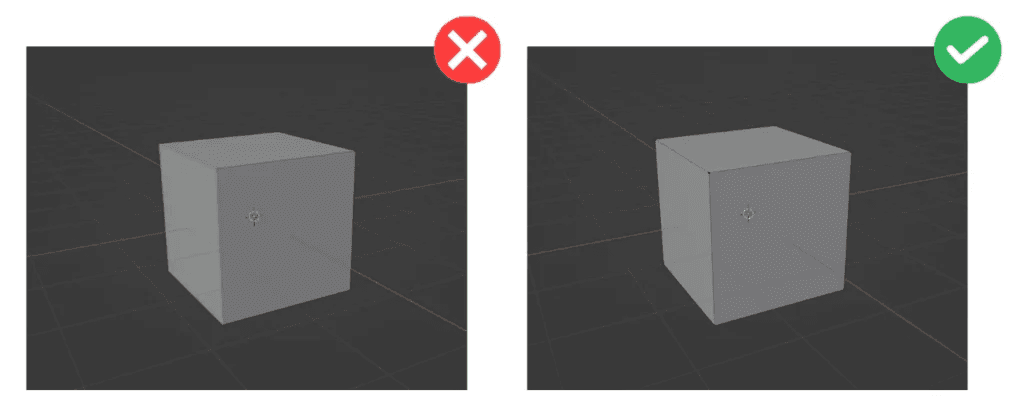

Non Manifold Edge : Le modèle a des trous, il n'est pas étanche (comme un seau percé).
Solution Manuelle : Sélectionner les bords du trou et appuyer sur F (Fill).
Solution Rapide : Menu Mesh > Clean up > Fill Holes (bouche tout d'un coup).
(le bouton "Make Manifold" peut aider, ou il faut boucher les trous manuellement en "Edit Mode").

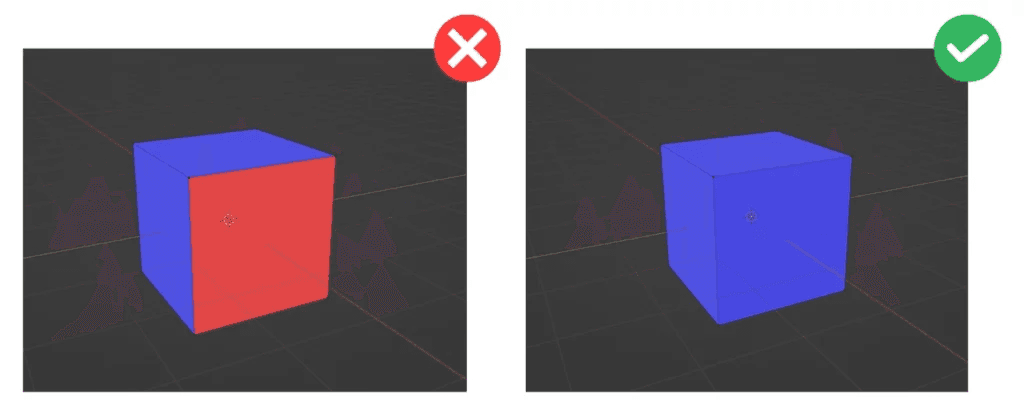

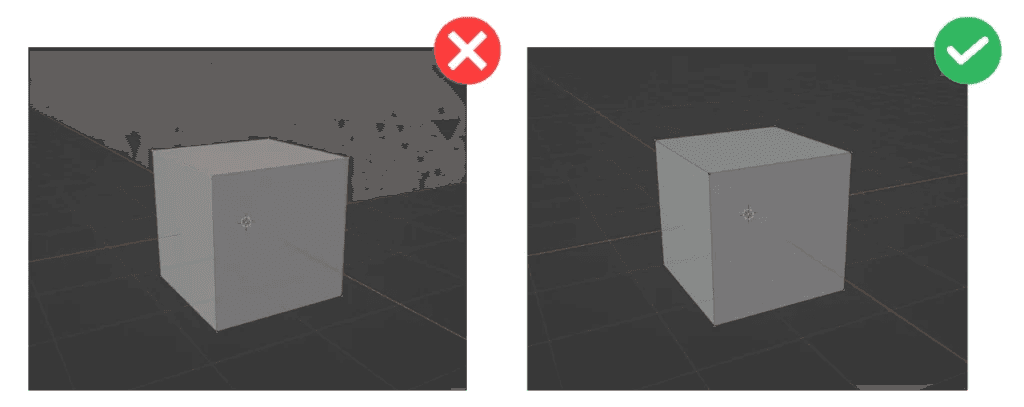

Bad Contig. Edges : Problème de "Normales". Certaines faces sont tournées vers l'intérieur au lieu de l'extérieur. L'imprimante ne sait plus quel côté est la "peau" de l'objet.
Solution : En Edit Mode, tout sélectionner (
A) et faire Shift + N (Recalculate Normals) pour tout remettre dans le bon sens.

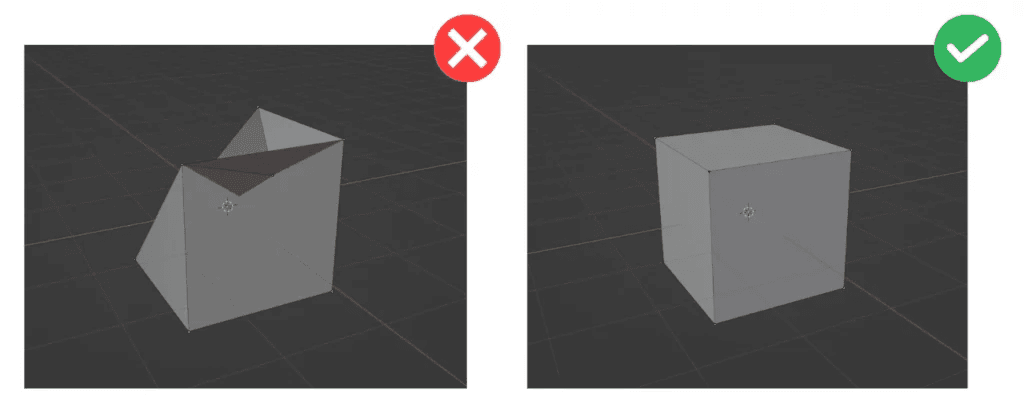

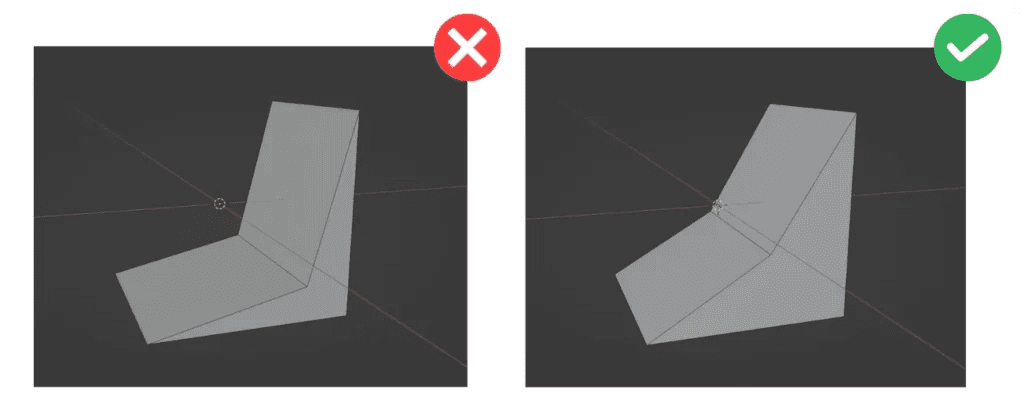

Intersect Face : Le modèle se rentre dedans (auto-collision).
Solution : Déplacer manuellement les sommets pour les séparer.
Erreurs : Zero Faces (faces superposées) et Zero Edges (arêtes de longueur nulle).
Solution Rapide : En Edit Mode, tout sélectionner
A, appuyer sur M > By Distance.
Solution Rapide : En Edit Mode, tout sélectionner

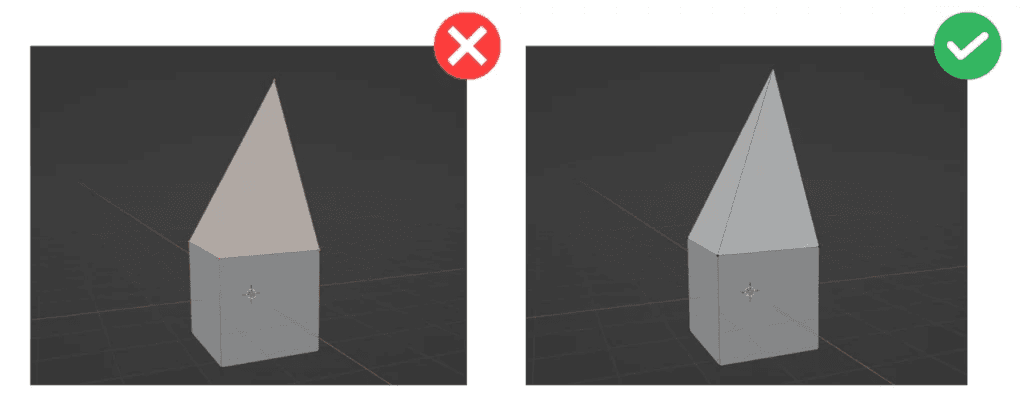

A, appuyer sur M > By Distance.Non-Flat Faces : Une face à 4 côtés est "tordue" (pas plate).
Solution : Couper la face en deux triangles avec l'outil Couteau
Kou JoindreJ, ou utiliser Clean Up > Distorted.

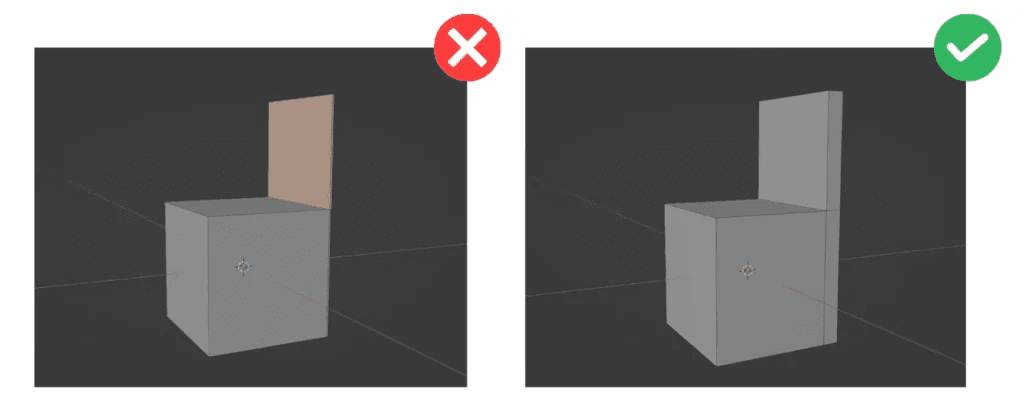

Thin Faces : Paroi trop fine pour la buse.
Solution : Épaissir manuellement ou utiliser le modificateur Solidify.
Sharp Edge : Angle trop pointu/coupant.
Solution : Adoucir l'angle avec un chanfrein/biseau
Ctrl + B

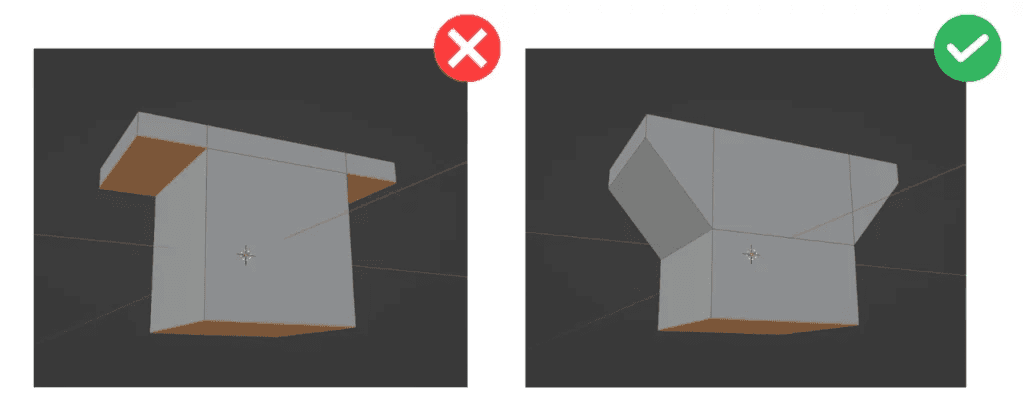

Overhang Face : Zones dans le vide (porte-à-faux).
Solution : Modifier la forme pour avoir un angle de 45° ou ajouter des supports dans le Slicer.
Cet add-on est indispensable pour valider que votre modèle est "imprimable".
L'export et la production
Une fois le modèle "vert" dans la Toolbox, on sort de Blender.
4.1. L'Exportation
Format : .STL (le standard de l'industrie).
Cochez la case "Selection Only" pour n'exporter que l'objet sélectionné et pas toute la scène (caméras, lumières).
Scale : Laissez à 1.00 (si vous avez bien fait le Module 2).
4.2. Le Slicer (Trancheur) Le guide rappelle que le STL n'est pas imprimable directement. Il faut passer par un Slicer (Cura, PrusaSlicer).
C'est ici que vous choisirez la densité (Infill) et la hauteur de couche (Layer Height), pas dans Blender.

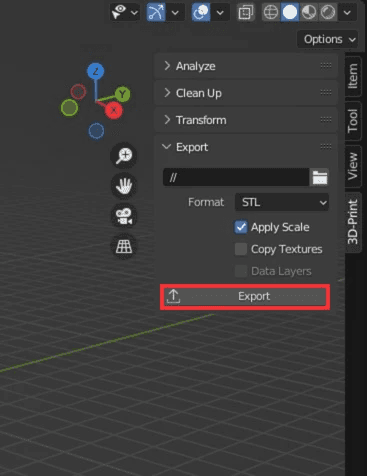

Alternativement, si vous préférez utiliser l’add-on 3D Print ToolBox pour exporter votre modèle, vous pouvez sélectionner votre objet dans Blender et cliquer sur l’onglet « 3D Print » dans la barre d’outils. Dans la section « Export », vous pouvez choisir le format de fichier STL et enregistrer votre fichier à l’emplacement souhaité.
Résumé du Workflow
Setup : Mettre Blender en Millimètres et Scale 0.001.
Création : Modéliser ou sculpter.
Contrôle :
Ctrl + A(Apply Scale) + Analyse "3D Print Toolbox".Export : STL.
Slice & Print.
L'art de réparer un maillage (Mesh)
Le Concept : L'Étanchéité (Watertight)
Pour une imprimante 3D, un objet doit être "Manifold" (étanche). Imaginez votre modèle 3D comme un ballon rempli d'eau :
S'il y a un trou (sommet manquant), l'eau coule.
S'il y a une face à l'intérieur du ballon (face interne), la physique est impossible.
Si l'épaisseur est de zéro (un simple plan), le ballon n'existe pas physiquement.
Voici les 3 méthodes pour réparer ces erreurs dans Blender, de la plus propre à la plus radicale.
Méthode 1 : La méthode chirurgicale (Manuelle)
Idéal pour les modèles géométriques simples où vous voulez garder un contrôle total.
1. Identifier le problème : Passez en Edit Mode (Touche Tab). Assurez-vous qu'aucune sélection n'est active (Touche Alt + A). Allez dans le menu : Select > Select All by Trait > Non Manifold. Blender va surligner en orange les points ou arêtes problématiques.
2. Réparer les trous (Holes) : C'est l'erreur la plus courante.
Sélectionnez l'arête du trou (clic gauche). Si c'est une boucle, faites
Alt + Clic Gauchepour tout sélectionner d'un coup.Appuyez sur F (Fill). Blender va créer une face pour boucher le trou.
3. Réparer les points doubles (Doubles) : Souvent, on crée des points superposés par erreur en faisant une extrusion annulée. Visuellement c'est parfait, mais pour l'imprimante, c'est une erreur.
Sélectionnez tout le maillage (Touche
A).Appuyez sur
M(Merge) > Choisissez By Distance.Regardez en bas de l'écran : Blender vous dira "Removed X vertices". Si X > 0, vous avez nettoyé votre modèle !
4. Les faces internes (Interior Faces) : C'est le pire ennemi. Une face coincée dans le volume de l'objet.
Passez en vue Rayons-X
Alt + Z.Repérez les faces qui sont à l'intérieur.
Sélectionnez-les et supprimez-les (
X> Faces).
Méthode 2 : L'assistant automatisé (3D Print Toolbox)
Idéal quand il y a quelques petites erreurs difficiles à voir.
Si vous avez installé l'addon 3D Print Toolbox (vu dans le message précédent) :
Ouvrez le panneau latéral
N> Onglet 3D-Print.Cliquez sur Check All.
Regardez la ligne Non Manifold Edge. S'il y a un chiffre (ex: 12), cliquez dessus pour voir où c'est.
Cliquez sur le bouton Make Manifold juste en dessous.
Attention : Parfois, Blender répare de manière un peu "brutale" et peut déformer une arête précise. Vérifiez toujours le résultat.
Méthode 3 : L'option nucléaire (Le Remesh)
À utiliser en dernier recours, souvent pour des sculptures complexes ou des scans 3D impossibles à réparer à la main.
Si votre maillage est un cauchemar de trous et de faces croisées, on peut demander à Blender de tout recalculer pour créer une nouvelle "peau" uniforme.
Allez dans l'onglet des Modificateurs (clé à molette bleue).
Ajoutez le modificateur Remesh.
Choisissez le mode Voxel.
Réduisez la Voxel Size (taille du voxel) petit à petit (ex: 0.1mm, puis 0.05mm) jusqu'à retrouver les détails de votre objet.
Appliquez le modificateur (
Ctrl + Asur le modificateur).
Votre objet est maintenant une coquille parfaitement étanche, prête à être exportée en STL.
Exercice rapide pour vérifier : Prenez votre modèle actuel, passez en Edit Mode, faites A (tout sélectionner) puis M > By Distance. Est-ce que Blender a supprimé des sommets (vertices) ? (Le message s'affiche brièvement tout en bas de l'écran).
Fusion 360 pour l'Impression 3D
Si Blender est l'outil des artistes (sculpture, bio-design), Fusion 360 est l'outil des ingénieurs et des makers.
Avec Fusion 360, on ne manipule pas des "points" ou des "maillages", mais des solides paramétriques. Cela signifie que vous pouvez changer une dimension (ex: la largeur d'un trou) à la toute fin du projet, et tout le modèle se mettra à jour automatiquement.
Commencer la Modélisation 3D avec Fusion 360 (2025) – Tutoriel Pas à Pas
kkkk
L'environnement de Travail (Workspaces)
Fusion 360 n'est pas un seul logiciel, c'est une suite d'ateliers. Formlabs identifie les 3 ateliers clés pour l'impression 3D :
1.1. Design (Conception) : C'est l'atelier principal où l'on crée des solides paramétriques (croquis $\rightarrow$ extrusion). C'est là que vous ferez 90% du travail pour des pièces mécaniques.

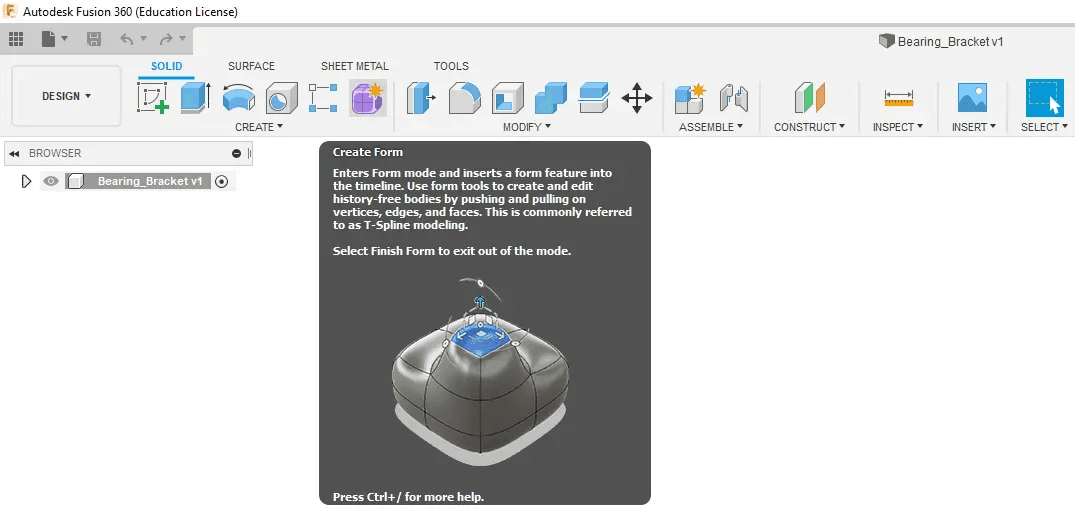

1.2. Form (Forme / Cube Violet) : C'est la spécificité de ce cours.
Qu'est-ce que c'est ? Un outil de sculpture numérique (T-Splines) intégré dans Fusion.
Usage : Idéal pour créer des formes organiques, ergonomiques (poignées, coques artistiques) que les outils géométriques classiques ne peuvent pas faire facilement.
1.3. Simulation : Avant d'imprimer, Formlabs conseille de tester virtuellement :
Event Simulation : Pour voir si un clip ou un emboîtement va casser quand on appuie dessus.
Non-Linear Stress : Pour prédire comment le plastique (qui n'est pas aussi rigide que le métal) va se comporter sous la contrainte.
La conception pour l'impression (Design for 3D Printing)
Formlabs liste 4 règles d'or pour éviter les échecs, peu importe la technologie (FDM ou SLA).
2.1. Épaisseur des parois (Wall Thickness)
Le danger : Une paroi trop fine est cassante ou ne s'imprime pas.
La règle : Respectez le minimum lié à votre techno (souvent > 2mm pour être tranquille en FDM, un peu moins en SLA).
2.2. Les Surplombs (Overhangs)
En FDM : Nécessite des supports.
En SLS (Poudre) : Pas besoin de support (la poudre tient la pièce).
Conseil : Si possible, dessinez des angles auto-portants (45°) pour éviter d'avoir à nettoyer la pièce après.
2.3. La Déformation (Warping) Les grandes pièces plates ont tendance à se courber.
Solution Design : Ajoutez des nervures (ribs) renforts internes pour rigidifier la structure sans augmenter massivement le volume de matière.
2.4. Étanchéité (Watertight) Utilisez l'atelier Surface pour "coudre" (Stitch) des surfaces ensemble et vous assurer que le modèle est un solide fermé, sinon le Slicer ne comprendra pas l'intérieur de l'extérieur.
Le workflow d'exportation optimisé
Formlabs insiste sur la qualité du maillage (Mesh) pour éviter l'effet "facettes" sur les ronds.
3.1. L'outil "Make" (Fabriquer) Dans l'atelier Design, cliquez sur l'icône Make (ou 3D Print).
3.2. Réglage du Maillage (Refinement) C'est l'étape critique du guide.
Ne laissez pas sur "Medium".
Choisissez High ou Custom.
L'objectif : Avoir suffisamment de triangles pour que les courbes soient lisses, mais pas trop pour ne pas faire planter le Slicer.
Visualisation : Cochez "Preview Mesh" pour voir les triangles sur votre modèle.
3.3. L'envoi vers le Slicer
Fusion 360 permet d'envoyer directement vers PreForm (le logiciel de Formlabs) ou Meshmixer.
Si vous utilisez une autre imprimante, décochez "Send to 3D Print Utility" pour sauvegarder un STL propre.
L'environnement "Form" (Le cube violet)
Pourquoi : Créer des formes ergonomiques (poignées, souris d'ordinateur, casques) impossibles à faire avec des simples extrusions.
1. Comment on y accède ?
Dans l'atelier Design, cliquez sur l'icône violette "Create Form" (souvent un cube violet).
Indicateur visuel : Toute votre barre d'outils change et les icônes deviennent violettes. Vous êtes maintenant en mode "Sculpture".
2. Le concept : Faces, Arêtes et Points
Contrairement au mode classique où vous dites "Je veux un cylindre de 50mm", ici vous manipulez une cage de contrôle.
Faces : Les carreaux de la surface.
Arêtes (Edges) : Les lignes entre les carreaux.
Points (Vertices) : Les coins des carreaux.
Le secret : Moins vous avez de faces, plus votre forme sera lisse. Ne rajoutez des détails que si nécessaire.
3. L'Outil Roi : "Edit Form"
Vous allez passer 90% de votre temps sur un seul outil.
Outil : Edit Form (Clic droit > Edit Form).
Usage : Il fait apparaître un "Gizmo" (des flèches et des cercles) sur votre sélection.
Flèches : Déplacer (Tirer la matière).
Carrés (au centre) : Déplacer librement dans un plan.
Cercles : Pivoter la matière.
Petits traits (au bout des flèches) : Agrandir/Rétrécir (Scale).
Le raccourci magique : Maintenez la touche Alt enfoncée en tirant une flèche.
Effet : Au lieu de juste déplacer la face, Fusion va en créer une nouvelle (Extrusion intelligente). C'est comme ça qu'on fait pousser des bras ou des branches.
Les 3 autres outils indispensables
Symmetry (Symétrie) :
Menu : Symmetry > Mirror - Internal.
Pourquoi ? Si vous modélisez une souris ou un casque, activez la symétrie dès le début. Tout ce que vous faites à gauche se fait à droite. Une ligne verte apparaît au centre pour confirmer.
Insert Edge (Insérer une arête) :
Menu : Modify > Insert Edge.
Pourquoi ? Si vous avez besoin de plus de détail à un endroit précis (ex: pour faire un nez sur un visage), vous ajoutez une ligne de coupe pour avoir plus de points de contrôle.
Crease (Pli) :
Menu : Modify > Crease.
Pourquoi ? Par défaut, tout est mou et arrondi en mode Form. Si vous voulez une arête vive (comme le pli d'une carrosserie de voiture), sélectionnez les arêtes et faites "Crease". Elles deviendront bleues et nettes.
Le piège mortel : "Box Mode" vs "Smooth Mode"
Parfois, votre forme semble parfaite, mais Fusion refuse de valider. C'est souvent parce que des faces se croisent (auto-intersection).
Appuyez sur
Alt + 1(Box Mode) : Votre objet devient cubique et moche. C'est la "réalité" du maillage. Si vous voyez des faces qui se rentrent dedans ici, il faut les démêler avec Edit Form.Appuyez sur
Alt + 3(Smooth Mode) : Retour à la vue lissée.
Comment réparer l'erreur classique "Self-Intersection" si le bouton "Finish Form" refuse de fonctionner
Étape 1 : Le Sérum de Vérité (Alt + 1)
C'est l'astuce la plus importante. Fusion 360 lisse votre modèle (Smooth Mode) pour qu'il soit joli (Alt + 3). Mais ce lissage cache souvent la misère. Les faces peuvent être croisées dans la structure mathématique sans que cela se voie en mode lisse.
Appuyez sur
Alt + 1(sur PC) ouCtrl + 1(sur Mac).Votre modèle devient un assemblage de cubes anguleux (Box Mode).
Cherchez les zones où les lignes noires se croisent bizarrement ou forment des nœuds "écrasés".
C'est là que se trouve le problème.
La solution : Utilisez l'outil Edit Form, sélectionnez les points de ce nœud et écartez-les les uns des autres jusqu'à ce que la "boîte" respire et ne se croise plus. Repassez en
Alt + 3pour vérifier.
Étape 2 : L'Outil de Diagnostic (Repair Body)
Si vous ne trouvez pas l'erreur à l'œil nu, laissez Fusion la trouver pour vous.
Dans la barre d'outils (toujours en mode Form), allez dans le menu Utilities.
Cliquez sur Repair Body.
Sélectionnez votre corps T-Spline.
Si vous voyez des étoiles rouges ou des lignes rouges apparaître sur votre modèle, c'est là que ça coince.
Dans la fenêtre de l'outil, il y a parfois un bouton "Auto Repair". Cliquez dessus.
Ça marche ? Génial, cliquez sur OK.
Ça ne marche pas ? Au moins, vous savez exactement où zoomer pour faire la méthode manuelle (Étape 1).
Étape 3 : La méthode "Relax" (Uniform)
Parfois, l'erreur vient du fait que vous avez trop étiré une face par rapport à sa voisine (tension extrême du maillage).
Allez dans Utilities > Uniform.
Sélectionnez votre corps.
Validez.
Cet outil va détendre toutes les lignes pour qu'elles soient espacées régulièrement. Ça change très légèrement la forme, mais ça supprime souvent les tensions qui créent les erreurs mathématiques.
Le "Plan Z" (Si rien ne marche)
Si une zone est irrécupérable (trop de nœuds) :
Sélectionnez les faces problématiques avec la touche Suppr/Delete. (Cela crée un trou).
Utilisez l'outil Fill Hole (dans le menu Modify) pour reboucher proprement le trou.
Choisissez le mode "Reduced Star" dans les options de Fill Hole pour éviter de recréer le problème.
Le workflow hybride (Assemblage)
C'est le "Saint Graal" de Fusion 360 : réussir à marier le design organique (votre sculpture "molle") avec la mécanique précise (votre cylindre "dur"). Si vous essayez de percer un trou de vis précis sur une surface bosselée et courbée, c'est l'enfer. Voici la méthode professionnelle pour assembler ces deux mondes.
Étape 1 : Convertir la sculpture en solide
Tant que vous êtes dans l'environnement violet (Form), vous ne pouvez pas faire d'opérations mécaniques.
Cliquez sur Finish Form.
Si votre forme est fermée, elle devient automatiquement un Body (Solide gris) dans le dossier "Bodies" à gauche.
Désormais, Fusion la traite comme un bloc de métal usinable.
Étape 2 : Créer la référence mécanique (Le Guidon)
Vous devez modéliser l'objet sur lequel votre poignée va se fixer.
Créez un Cylindre (Create > Cylinder) qui traverse l'intérieur de votre poignée.
Disons un diamètre de 22mm (standard vélo).
Dans la fenêtre de l'opération, choisissez "New Body" (ne fusionnez pas tout de suite !).
Étape 3 : L'Opération Booléenne (Combine / Cut)
C'est l'outil magique pour que la poignée épouse parfaitement la forme du guidon.
Allez dans Modify > Combine.
C'est ici qu'il faut être logique :
Target Body (Cible) : La Poignée (ce qu'on veut creuser).
Tool Body (Outil) : Le Guidon (ce qui sert de couteau).
Operation : Cut (Couper).
Keep Tools (Garder les outils) : COCHEZ CETTE CASE !
Pourquoi ? Si vous ne la cochez pas, Fusion utilise le guidon pour couper et le jette à la poubelle après. En cochant, il coupe le trou mais garde le guidon en place.
Validez.
Cachez le corps du guidon (le petit œil dans le menu de gauche). Vous verrez que votre poignée a maintenant un trou parfait de 22mm à l'intérieur.
Rappel Tolérance (Important !) : En impression 3D, un trou de 22mm sur un tube de 22mm, ça force trop. Utilisez Press Pull (Q) sur la face intérieure du trou de la poignée et mettez -0.15mm pour donner du jeu.
Étape 4 : Créer un "Méplat" (Flat Spot) pour la vis
On ne perce jamais une vis directement sur une surface courbe (la tête de vis ne serait pas à plat). Il faut créer une petite zone plate.
Plan de construction : Allez dans le menu Construct > Tangent Plane. Cliquez sur la surface courbe de votre poignée là où vous voulez la vis.
Esquisse : Créez une esquisse sur ce nouveau plan.
Cercle : Dessinez un cercle un peu plus gros que la tête de vis (ex: 10mm).
Extrusion (Cut) : Extrudez ce cercle vers l'intérieur de la poignée de quelques millimètres pour "raboter" la surface et créer un fond plat.
Étape 5 : Le Trou de Vis (Hole Tool)
Maintenant que vous avez une petite zone plate au fond de votre découpe :
Appuyez sur
H(Outil Hole).Cliquez sur votre face plate.
Dans le menu de droite, vous pouvez configurer une vraie vis mécanique :
Hole Type : Simple ou Counterbore (pour noyer la tête de vis).
Drill Point : Flat (plat).
Diameter : ex: 4mm (pour une vis M4).
Validez. Vous avez un perçage industriel parfait sur une forme d'alien.
Résumé du processus
Form : Je sculpte la forme générale.
Design : Je modélise les pièces mécaniques (tubes, axes).
Combine : J'utilise les pièces mécaniques pour creuser la sculpture.
Finish : Je crée des méplats pour ajouter la visserie standard.
C'est exactement comme ça qu'on conçoit des manettes de jeux vidéo ou des souris d'ordinateur.
🚀 Poursuis tes apprentissages
Voici du contenu supplémentaires facultatif pour continuer d'apprendre :
🛠️ Ressources
Voici quelques ressources pertinentes :
